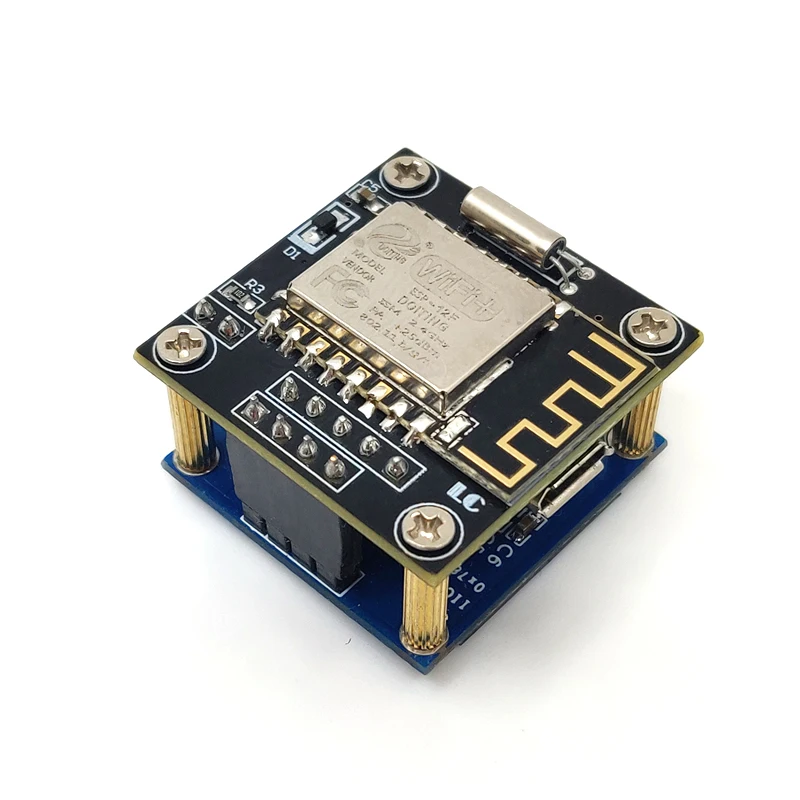

ESP8266 0,96 дюймов oled-модуль Часы Погода PM2.5 вечный календарь ESP-12F ЖК-макетная плата

Артикул: LC-ESP12-CLK-096

ESP8266 0,96 дюймов oled-модуль Часы Погода PM2.5 вечный календарь ESP-12F ЖК-макетная платаОбзор: материнская платаLC ESP8266 0,96 дюймовый oled-модуль часов, интегрированный ESP-12F модуль, 0,96 дюймовый oled-дисплей, RTC "вечный" Календарь с часами и чипом CR1220 батареи, обеспечивает соответствие программного обеспечения конфигурации, используется для DIY собственные ЖК-часы/Метеостанция WiFi. Приведите к порту программирования ESP8266, если вам интересен этот продукт, вы можете сделать его вторичной разработки.Функция1, встроенный зрелый и стабильный ESP-12F WiFi модуль, высокая емкость 4 м байт флэш-памяти2, встроенный 12C Коммуникационный интерфейс 0,96 дюймов oled-дисплей3, предоставьте справочные коды и документы в таких средах, как oled-дисплей 51 и STM324, встроенная тактовая схема PCF8563T, даже при отключении питания, также может работать нормально.5, защищены ESP8266 UART интерфейс, поддержка вторичного развития и программировать себя аппаратное обеспечение.6, предоставляем ESP8266 заводскую прошивку, схема.7, Источник питания: микро USB 5 V источник питания8, двухслойная конструкция, небольшой размер и хороший внешний вид, DIY WiFi часы лучший выбор.Аппаратные средства введение и описаниеРазмер платы: 29*29 ммВес: 13 г

2, введение интерфейса

1, 0,96 дюймовый oled-дисплей: Привод IC для SSD13062, ESP-12F Wi-Fi модуль: флэш-емкость составляет 4 Мбайт3, микро USB 5 V интерфейс питания4, PCF8563T клик чип5, CR1220 кнопка батареи: питание для часовой цепи после отключения6, интерфейс загрузки программы UART: при загрузке IO0 с GND коротким подключением, 3V3, TXD, RXD, GND подключает внешний модуль последовательного порта ttl отдельно (такой модуль us FT232) 3V3, RXD, TXD, GND, отключите ссылки IO0 и GND после завершения загрузки.7, oled-интерфейс: отдельно SDA, SCL, GND, 3V3Подключения сети ОписаниеМодуль был сгорел перед выходом из завода, когда клиенты, используя нужно, позволяют подключить маршрутизатор (2,4 ГГц WiFi), затем установить город, затем вы можете получить правильную информацию о времени и погоде, выполните следующие действия:1, wifi щелчок модуля через USB питание, затем Android/Apple телефон, соединяющий wiif, wechat обратите внимание на "Lexin Information technology" Общий номер, затем щелкает на магазин-оборудование Airkiss, введите пароль WiFi и нажмите «подключить»

2. подождите, пока на дисплее модуля 15 S появится значок WiFi в правом верхней части, и ip-адрес показывает, что маршрутизатор успешно подключен, затем Обновите погоду и дату города по умолчанию в Пекине, как показано ниже:

3. Откройте программное обеспечение SmartClock.exe, нажмите «подключить часы», затем выберите город (например: Шэньчжэнь), затем нажмите настройки, чтобы изменить время города и информацию о погоде, следующим образом:

Заводская Версия прошивки программированияДля вторичного заказчика, который хочет перенаписать заводскую прошивку, вы можете выполнить следующие действия:1. используйте перемычку/кабель DuPont для подключения IO0 и GND контактов, подготовьте один модуль последовательного порта ttl (например: FT232) Подключите компьютер usb, последовательный модуль и макетную плату способы подключения, как показано ниже:Ttl серийный модуль WiFi модуль часовGND заземлениеTX RXRX TX3,3 V 3V3

Использование программного обеспечения для программирования прошивки FLASH_DOWNLOAD_TOOLS_V3.6.4 открытое программное обеспечение 。 установка сгоревшего адреса, номера порта и других параметров, вы можете нажать START, после завершения программирования, отключите соединение между IO0 и GND, затем будет работать, следующим образом:

Советы:1, указанный выше адрес программирования применим к заводской прошивке. Для второго развития, пожалуйста, выберите адрес в зависимости от фактической ситуации.2, когда вы подходите к сети для модуля часов, роутера, модуля часов и мобильного телефона должны быть как можно ближе3, во время процесса сопоставления, телефон может подсказать "настроить wifi не удалось", не беспокойтесь, пока модуль часов может отображать значок WiFi и ip-адрес, соответствие сети успешно.4, только предоставляем заводскую прошивку, не предоставляет ESP8266 исходный код под Eclipse!

Спасибо за использование нашего продукта, если вам нужна техническая информация, пожалуйста, свяжитесь с нами.
