| Основная информация |
| Серия продукта |
| Компактный |
| Название продукта |

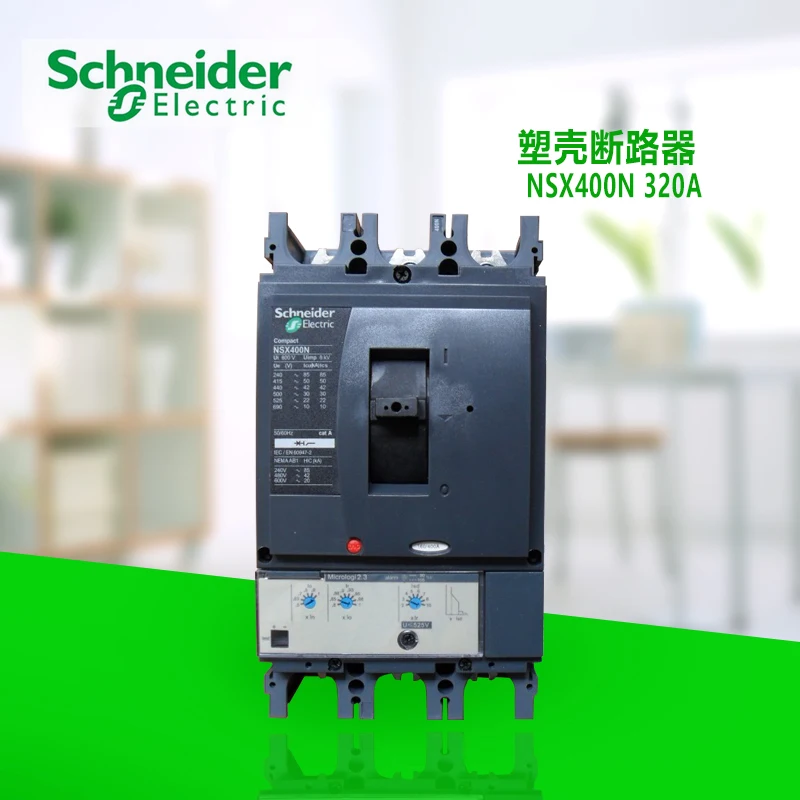

| Компактный NSX |
| Тип продукта |
| Автоматический выключатель |
| Продукт короткое название |
| Компактный NSX400N |
| Приложений |
| Защита двигателя |
| Количество полюсов |
| 3 P |
| Защита полюс Описание |
| Размер 3t |
| Сеть Тип |
| Переменного тока |
| Частота сети |
| 50/60 Гц |
| Номинальный ток [В] |
| 320 A при 65 °C |
| 400 у нас есть магазин. .. 40 °C |
| Номинальное напряжение изоляции [Ui] |
| 800 в AC 50/60 Гц |
| Номинальное импульсное выдерживаемое напряжение [Uimp] |
| 8 кВ |
| Номинальное рабочее напряжение [Ue] |
| 690 В AC 50/60 Гц |
| Отключающая способность |
| N 50 kA 415 В переменного тока |
| Отключающая способность |
| 85 ка на 240 В переменного тока 50/60 Гц в соответствии с UL 508 |
| 22 kA Icu на 525 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 85 kA Icu на 220/240 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 10 ка Icu на 660/690 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 30 ка Icu на 500 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 20 ка на 600 В переменного тока, 50/60Hz в соответствии с сертификацией UL 508 |
| 50 ка в 480 В переменного тока 50/60 Гц в соответствии с UL 508 |
| 50 ка Icu в 380/415 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 42 kA Icu в 440 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Используйте способность к разрыву [Ics] |
| 11 ка на 525 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 85 ка на 220/240 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 10 ка на 660/690 В переменного тока 50/60 Гц соответствие IEC 60947-2 |
| 50 ка на 380/415 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 30 ка на 500 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 42 kA на 440 В переменного тока, 50/60Hz в соответствии с IEC 60947-2 |
| Функция изоляции |
| Применим к EN 60947-2 |
| Для IEC 60947-2 |
| Применение категория |
| Переменного тока класс |
| Туда и обратно имя устройства |
| Электронных 2,3 м |
| Туда и обратно блок тип |
| Электронный |
| Туда и обратно блок защиты |
| LSoI |
| Уровень загрязнения |
| 3 в соответствии с МЭК 60664-1 |
| Дополнительная информация |
| Управление типа |
| Ручка |
| Установка типа |
| Фиксированный |
| Установка метод |
| Опорная плита установки |
| Метод подключения-верхний конец |
| Переднее соединение |
| Метод подключения-нижний конец |
| Переднее соединение |
| Срок службы |
| 15000 раз |
| Электрическая жизнь |
| 12000 раз 440 В в/2 в соответствии с IEC 60947-2 |
| 3000 раз 690 В в соответствии с IEC 60947-2 |
| 6000 раз 440 В в соответствии с IEC 60947-2 |
| 6000 раз 690 В в/2 в соответствии с IEC 60947-2 |
| Фазы интервал |
| 45 мм |
| Местного сигнала индикация |
| Светодиодный готов |
| Светодиодный 95% Примечание |
| Двигатель поездки уровня |
| 5 |
| 20 |
| 10 |
| Дополнительная защита двигателя |
| Перекос фаз |
| Тип защиты |
| Защита от перегрузки (долгая задержка) |
| Защита от короткого замыкания с фиксированной задержкой |
| Мгновенная защита от короткого замыкания |
| Туда и обратно блок рейтинг |
| 320 A при 65 °C |
| Тип настройки тока с длительной задержкой |
| 9 файлов регулируется |
| Долгая задержка значение тока [Ir] |
| 160... 320 A |
| [Tr] дальность настройки времени задержки |
| 10С на 7,2 x Ir 10 |
| 120 s на 1,5 x Ir 5 |
| 20С на 7,2 x Ir 20 |
| 240 s на 1,5 x Ir 10 |
| 26 s на 6 x Ir 20 |
| 480 s на 1,5 x Ir 20 |
| 5 с на 7,2 x Ir 5 |
| 13,5 s на 6 x Ir 10 |
| 6,5 s на 6 x Ir 5 |
| Термальность памяти |
| 20 минут до отключения и после отключения |
| Тип настройки тока с короткой задержкой |
| 9 файлов регулируется |
| Значение тока короткой задержки [Isd] |
| 5... 13 x Ir |
| Тип настройки времени короткой задержки |
| Фиксированный |
| Тип настройки тока мгновенной защиты |
| Фиксированный |
| Мгновенная Настройка защиты [Ii] |
| 4800 A |
| Высота |
| 255 мм |
| Ширина |
| 140 мм |
| Глубина |
| 110 мм |
| Вес продукта |
| 6,05 кг |
| Модель |
| NSX400 |
| Окружение |
| Категория перенапряжения |
| Класс II |
| Поражения электрическим током с настенным креплением уровень защиты |
| Класс II |
| Соблюдении всех стандартов |
| EN/IEC 60947 |
| UL 508 |
| Сертифицированный продукт |
| Морской |
| Кэм |
| CCC |
| Уровень защиты IP |
| IP40 соответствует МЭК 60529 |
| IK с настенным креплением уровень защиты |
| IK07 соответствует МЭК 62262 |
| Рабочая температура |
| -35... 70 °C |
| Температура окружающей среды хранения |
| -55... 85 °C |
