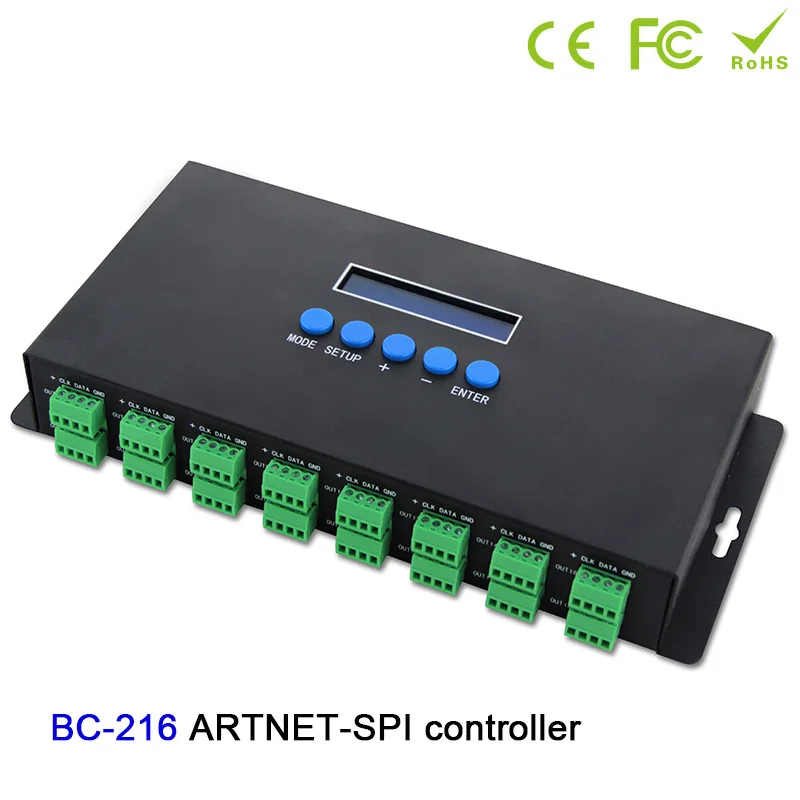

BC-216 DC5V-24V 16 каналов Светодиодный Artnet контроллер Artnet к SPI/DMX пиксельный светильник светодиодный контроллер+ два порта(2*512 каналов) выход

Основные Особенности:
1. С ЖК-дисплеем и встроенным интерфейсом настройки веб-сервера, простота в эксплуатации.
2. Поддержка Ethernet DMX протокол ArtNet, может быть расширен до других протоколов.
3. Мульти SPI (ttl) выходной сигнал, контроль до 5440 пикселей.
4. Выход сигнала DMX512 в то же время, удобно для подключения различных типов светодиодной лампы.
5. Поддержка различных СВЕТОДИОДНЫЙ IC вождения, гибкое управление.
6. Поддержка обновления прошивки онлайн.
7. Принять DIP штекер-в конструкции для легко изношенных частей, пользователи могут отремонтировать повреждения, вызванные неправильной проводкой или коротким замыканием.
8. Встроенный Тестовый режим, с помощью сетевого интерфейса с индикатором светильник, отображение статуса работы понятно, когда, который обеспечивает широкий угол обзора.
Технические характеристики:
Модель: BC-216
Рабочая Напряжение: DC5-DC24V
Выходной ток: 3A X 16CH (Встроенный предохранитель 5A)
Входной протокол управления Ethernet: ArtNet
Выходной контроль ИС: 2811/2801/6803/3001/8806/APA102/9813/TM1814/SK6812 серия
Контрольные пиксели: RGB: 340 пикселей X16CH RGBW: 256 пикселей X16CH
Выход DMX512: два порта (2X512 каналов)
Рабочая температура:-20 ~ 55℃
Размер продукта: L258×W145×H41 (мм)
Вес (вес брутто): 1100 г

Размер:

Инструкция по интерфейсу и портам:

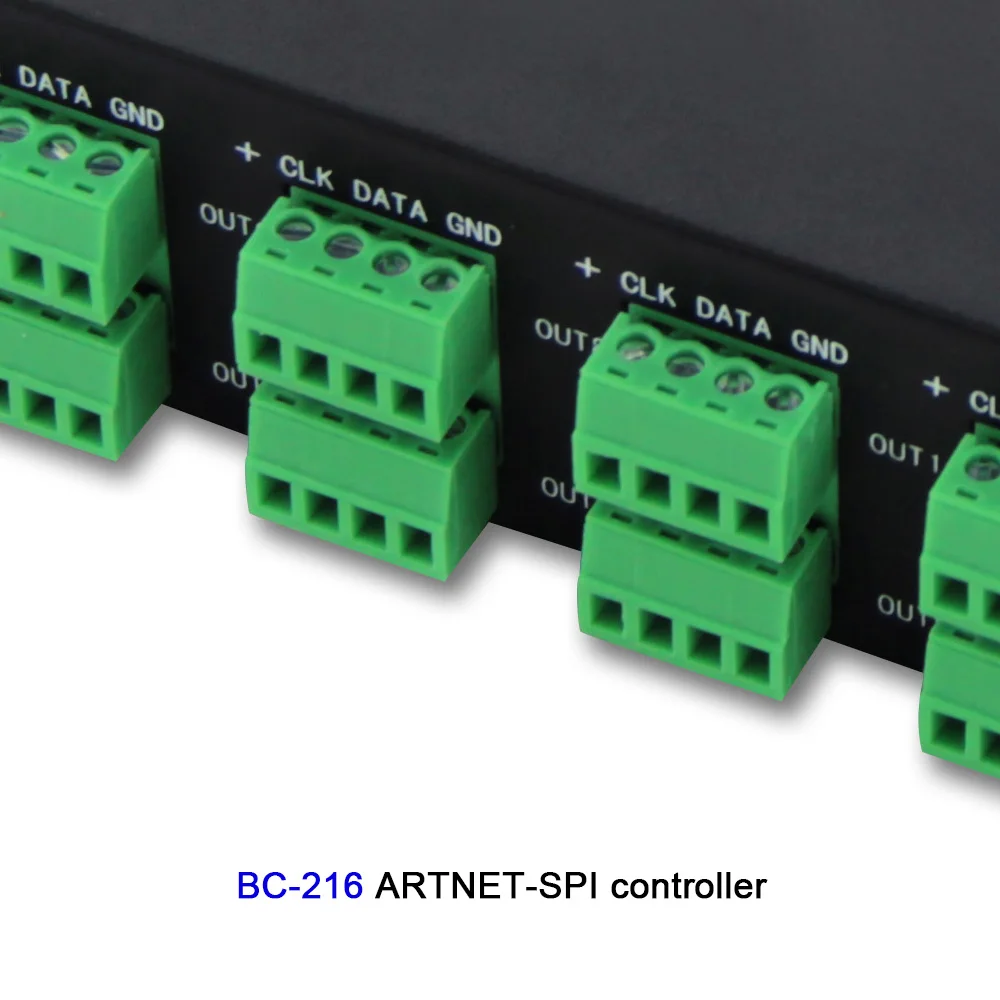

Инструкция по проводке SPI выхода:

Для вывода управляющего сигнала LPD6803/LPD8806/P9813/WS2801 требуется по крайней мере три линии:

Для вывода управляющего сигнала WS2811/TLS3001 требуется по крайней мере две линии:
