Описание
Описание:
Модель: 6j1 трубки
Тип канала: 2,0/стерео
Рабочее напряжение: AC12V 0
Размер платы: 80*100 мм
| Название | Параметр | Знак PCB | Количество |
| Резистор | 1 K | R2 R4 R30 R31 | 4 |
| 100 K | R16 R19 | 2 | |
| 4,7 K | R1 R3 R10 R13 R17 R18 R20 R21 | 8 | |
| 47R | R5-R8 | 4 | |
| 47R/3W | R9 | 1 | |
| 470 K | R11 R14 | 2 | |
| 56 K | R22 R23 | 2 | |
| 200R | R12 R15 | 2 | |
| 22 K | R24 R26 R27 R32 | 4 | |
| 10R | R25 R28 | 2 | |

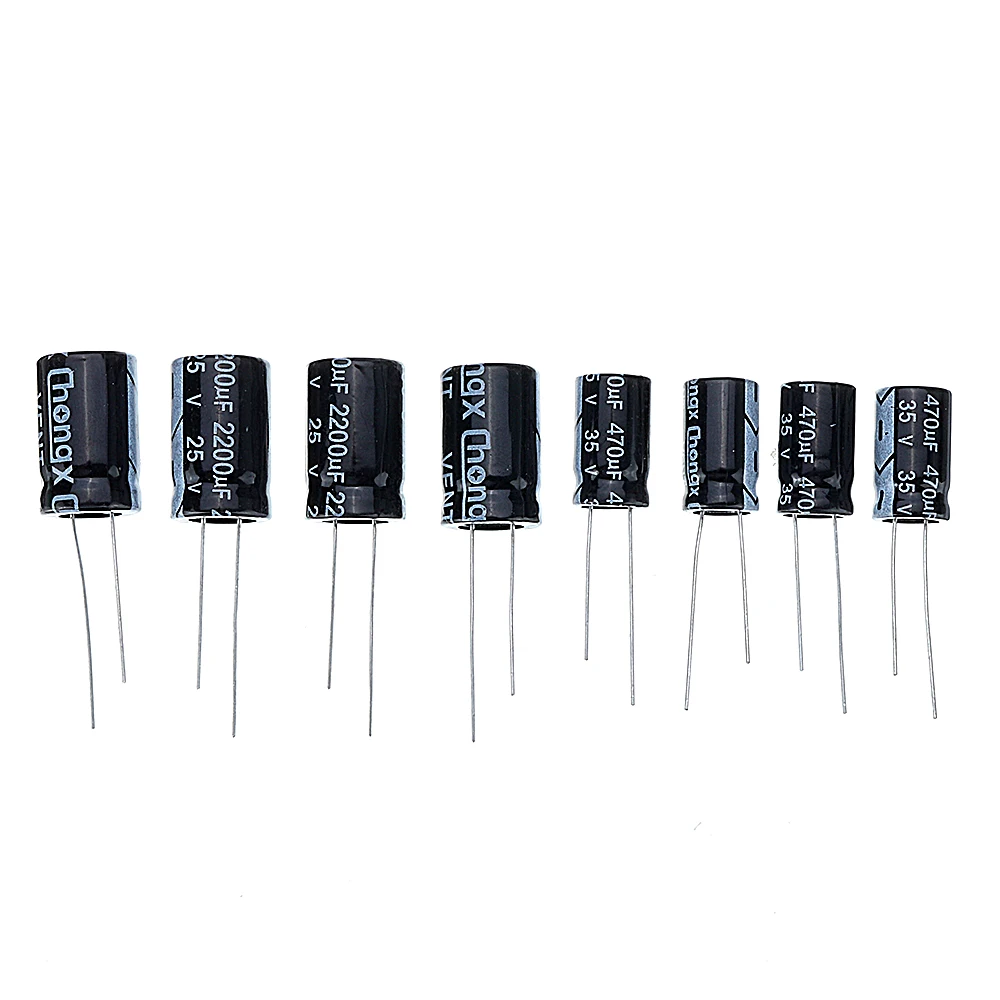

| Конденсатор с алюминиевой крышкой | 47 мкФ/10В | C13 C14 | 2 |
| 470 мкФ/35 V | C5-C8 | 4 | |
| 2200 мкФ/25V4 | C1-C4 | 4 | |
| Самый популярный пленочный конденсатор | 1 мкФ/с алюминиевой крышкой, 50В | C9-C12 | 4 |
| 0,1 мкФ (104)/с алюминиевой крышкой, 50В | C15 C16 | 2 | |
| Транзистор | D667 | Q1 Q4 | 2 |
| B647 | Q2 Q3 | 2 | |
| Клеммный блок | Американская классификация проводов 2р | J1 J2 | 2 |
| 3 p | GND | 1 | |
| Звуковой блок | 3,5 мм | J3 J4 | 2 |
| Светодиодный | 3 мм синий | D1 D2 | 2 |
| Выпрямительный мост | KBJ608 | P1 | 1 |

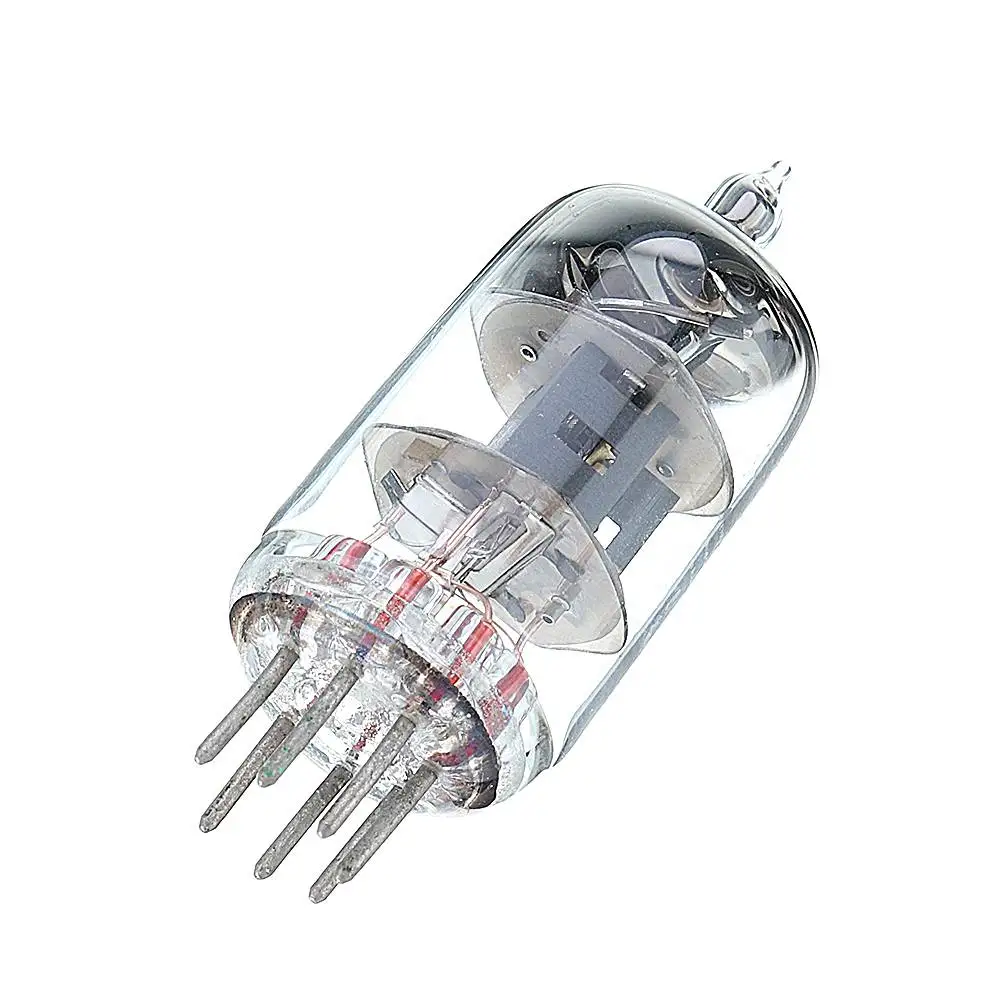

| Электронная трубка | 6J1 | D1 D2 | 2 |
| Розетка электронной трубки | 7pin | D1 D2 | 2 |
| Сдвоенный потенциометр | 50 K | Титановый Электролитный электрод со случайно выбранным | 1 |
| Мощность чип усилителя | Lm1875 | U1 U2 | 2 |
| Винт | M3 * 5 | 2 | |
| Потенциометра крышка | 1 | ||
| Радиатор | 1 | ||
| Изоляционный лист | 2 | ||
| Печатная плата | 1 |
Посылка включает в себя:

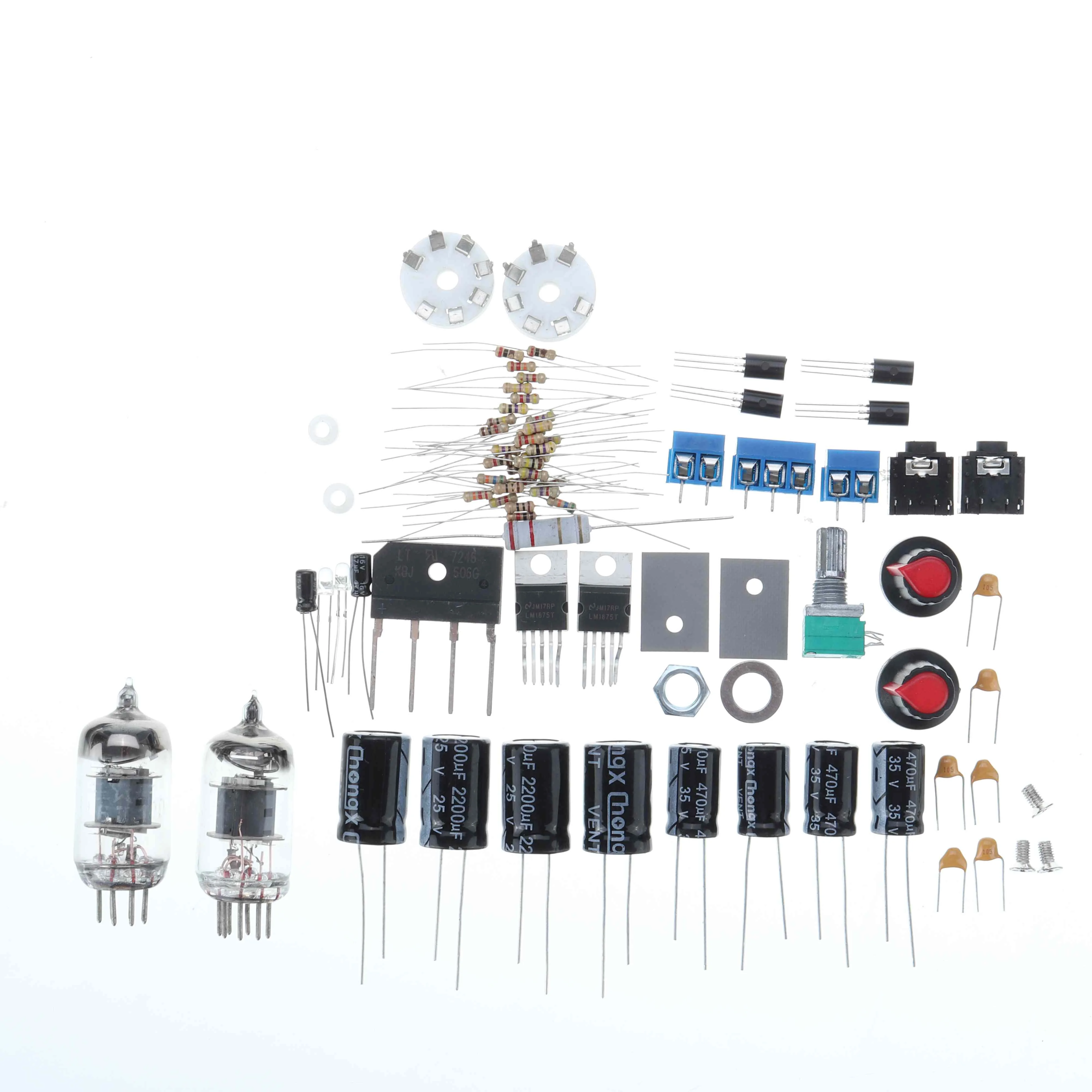

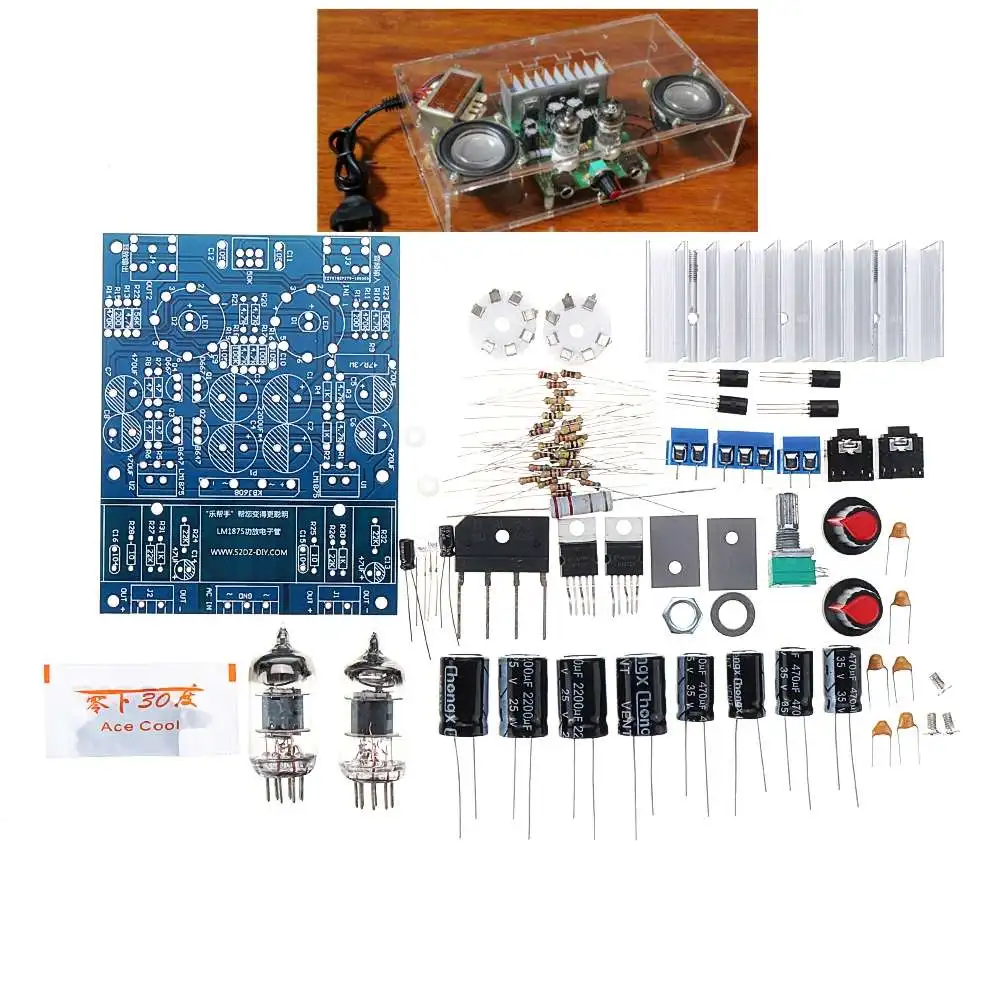

1 х DIY 6J1 ламповый предусилитель комплекты платы усилителя

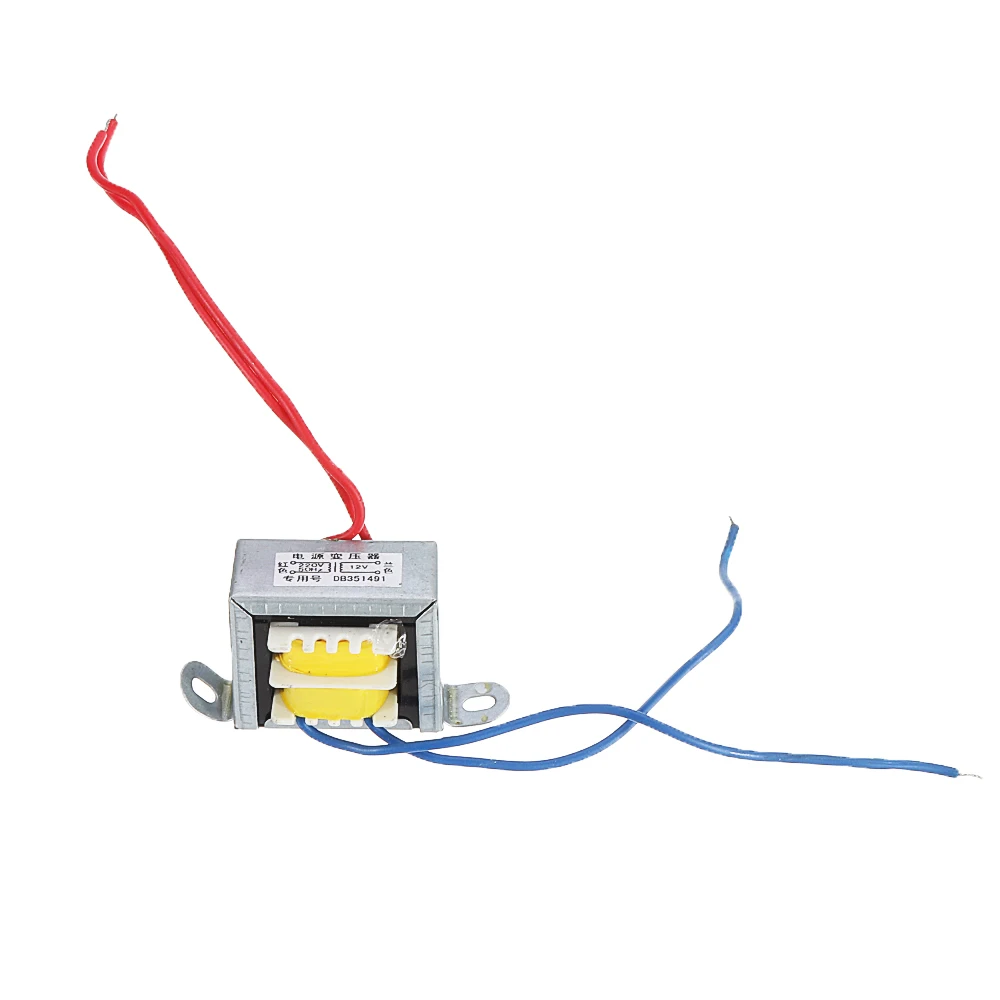

1 х 12 В Двойной источник питания
1 x Корпус чехол

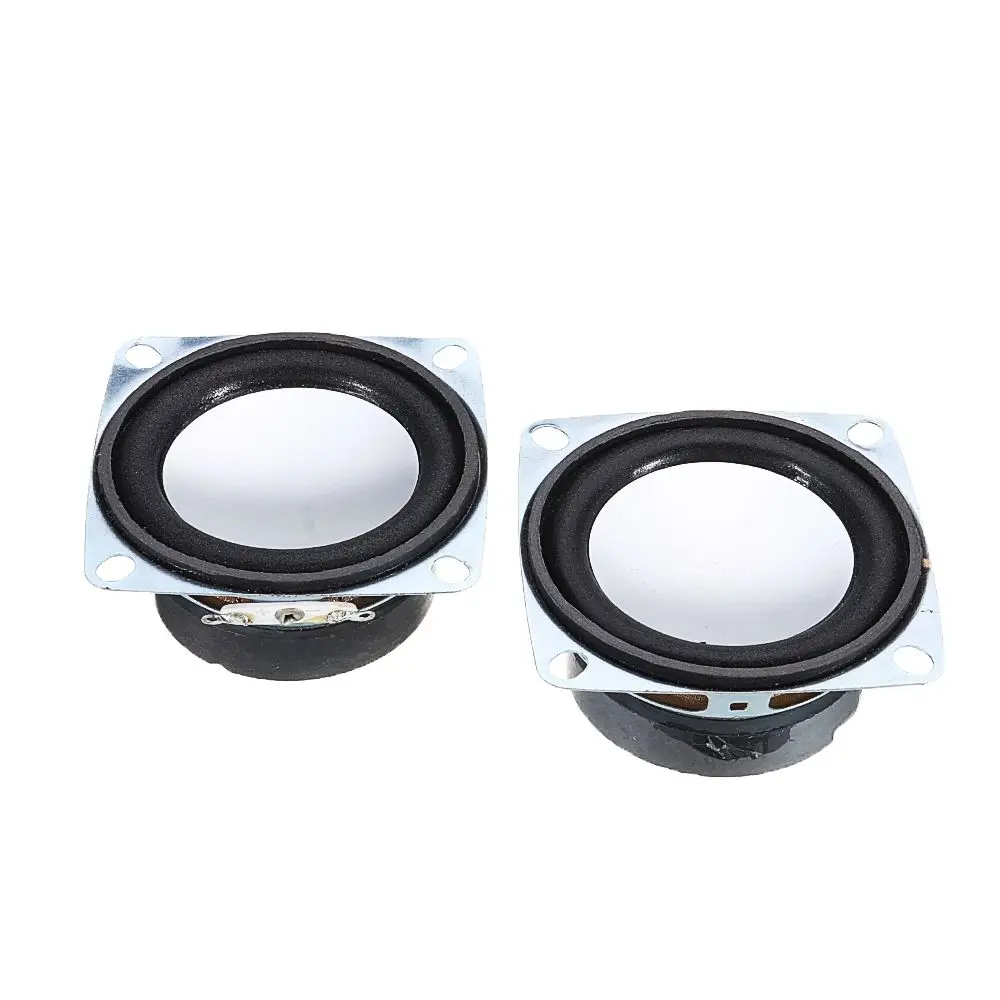

2 х Динамик
Характеристики
- Бренд
- LEORY
- Тип совместимого аудио и видео оборудования
- Наушники / Колонки / Цифро-аналоговый преобразователь (цап) / Профессиональное аудио оборудования / Поддержка усиления сигнала
