FX2N PLC промышленная плата управления FX2N 48MR 2AD 2DA/FX2N 32MR 2AD 2DA Высокоскоростной импульсный вход DC 24V вход 10V Аналоговый H035

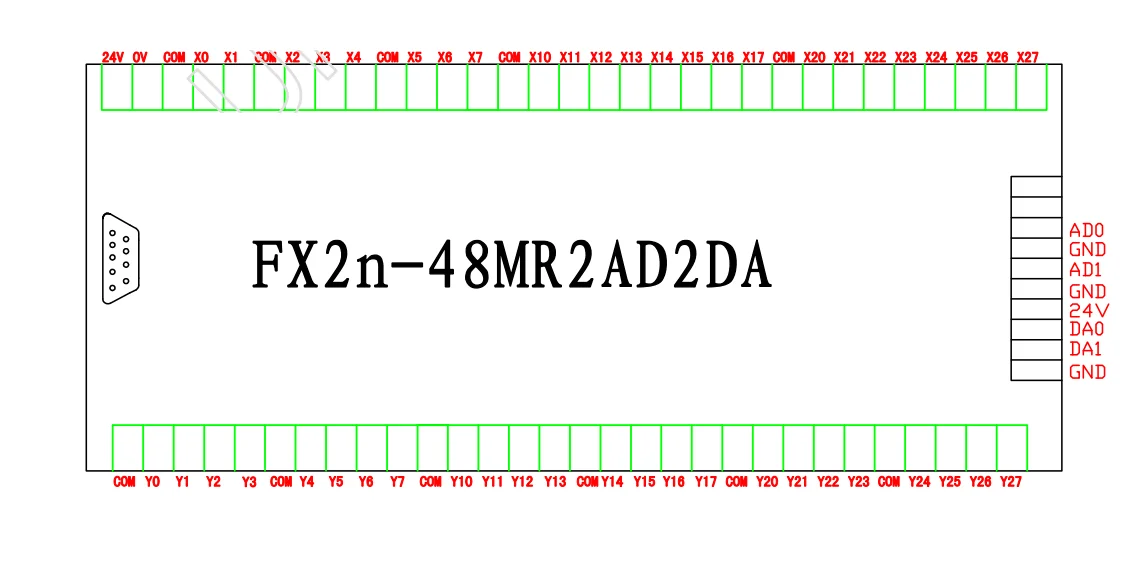

FX2N-32MR-2AD2DA, 24 V вход питания, аналоговый 10 V вход и выход напряженияFX2N-48MR-2AD2DA, 24 V вход питания, аналоговый 10 V вход и выход напряжения

COM между X1 и X2 не на фактической плате

Модель ПЛК FX1N и FX2N

Во-первых, инструкции поддержки FX1N и FX2N:

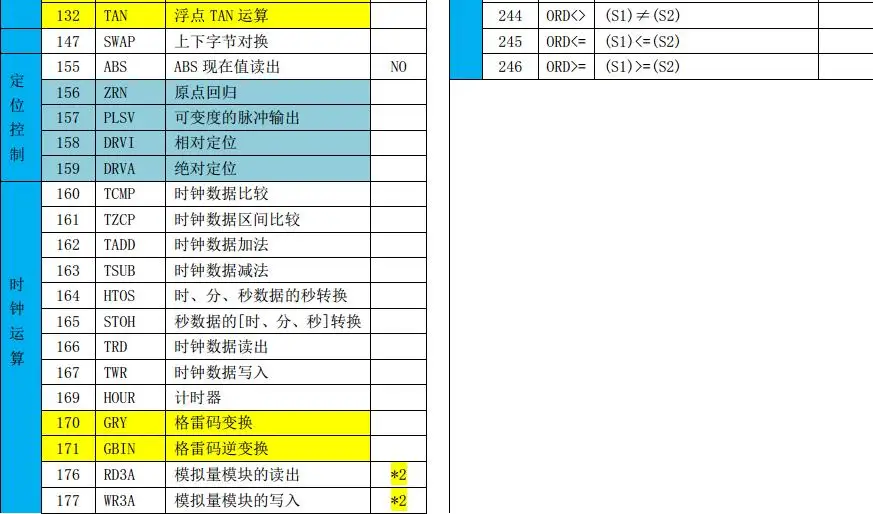

1. Желтая Команда FX1N не поддерживается на следующем рисунке, розовая команда поддерживает FX1N; FX2N поддерживает2. Номер на рисунке ниже означает, что команда не поддерживается временно;

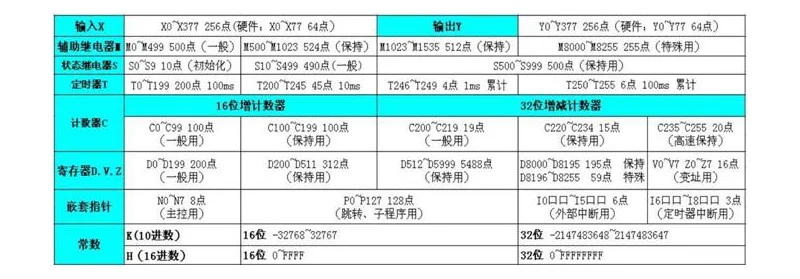

Во-вторых, диапазон удержания питания FX2N: во-вторых, диапазон удержания питания FX2N:

1. ПЛК FX2N устанавливается в параметре-параметр-ПЛК программного обеспечения программирования:

В-третьих, диапазон отключения питания ПЛК FX1N:

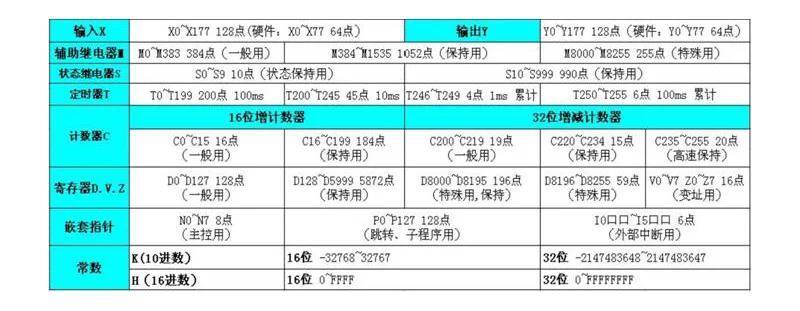

1. Диапазон удержания питания ПЛК mx1n: фиксированный не допускается:

В-четвертых, использование высокоскоростных счетчиков:

(1) C251 C252 C254 (фаза AB) Максимальная частота отклика: 60 кГц;(2) C253 C255 (фаза AB) Максимальная частота отклика: 60 кГц;(3) C235 C241 C244 C238 (однофазный) Максимальная частота отклика: 60 кГц;(4) Максимальная частота отклика других высокоскоростных счетчиков: 10 кГц;(5) высокоскоростной счетчик фазы AB может быть установлен в 2 раза и 4 раза (установка действительна только во время цикла привода):** M8196-ON, C251 C252 C254 отсчет импульса 2 мультипликатора;** M8197-ON, C253 C255 отсчет импульса 2 мультипликатора;** M8198-ON, C251 C252 C254 отсчет импульса 4 раза частоты;** M8199-ON, C253 C255 отсчет импульса 4 раза частоты;

Пять, PLSY PLSR ZRN DRVI DRVA и другие импульсные передачи и инструкции по позиционированию инструкции:

1, двухосевая высокая скорость:(1) Поддержка импульсной передачи Y0 Y1 двусторонняя, импульсная передача одноканальная Максимальная частота: 100 кГц, двойная максимальная: 30 кГц;(2) DRVI, DRVA, ZRN и другие инструкции по позиционированию специальные регистры: D8145-самая низкая выходная частота (по умолчанию: 0); D8146 D8147-самая высокая Выходная частота(По умолчанию: 100 кГц); D8148-время ускорения/замедления (по умолчанию: 100 мс)(3) относительно команды позиционирования с выходом направления: после вождения, направление вывода задержки в течение 20 мс, а затем выдает пульс;(4) M8145-Y0 импульса на выходе немедленно останавливаетсяM8146-Y1 импульсный выход немедленно останавливаетсяM8147-Y0 выходного импульсаM8148-Y1 выходного импульсаD8140 D8141-Y0 импульсное накопление на выходе дорогиD8142 D8143-Y1 импульсное накопление на выходе дорогиD8136 D8137-Y0 Y1 выходного импульса накопление

Шесть, аналоговые инструкции по использованию рекламы:

(1) аналоговая реклама может быть включена до 9 каналов, и данные передаются с номера открытого канала (от малого до большого) на D8030-D8038 регистра (от малого до большого);(2) Пример открытия количества каналов рекламы в регистр следующий:Пример: всего 5 каналов ADC1, ADC4, ADC8, ADC10 и ADC15 включены в программное обеспечение. Соответствующий регистр данных ADC, который включен(ADC1-D8030, ADC4-D8031, ADC8-D8032, ADC10-D8033, ADC15-D8034)

Семь, использование аналогового DA:

(1) аналоговый DA вход может использовать до двух D8096-DAC0, D8097-DAC1 одновременно
