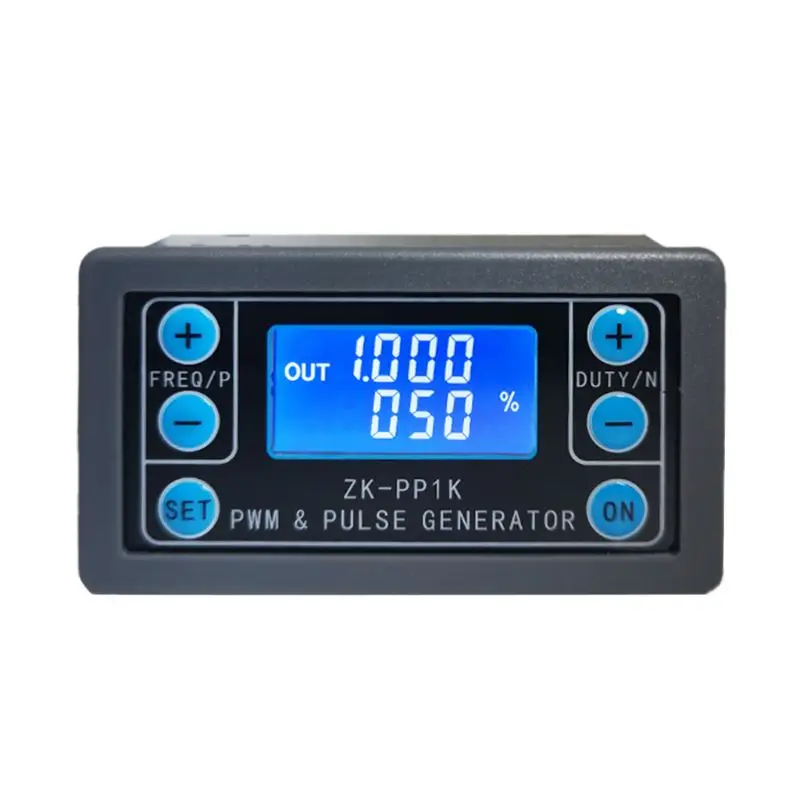

ZK-PP1K PWM импульсная Частота Рабочий цикл регулируемый модуль прямоугольная волна функция генератора сигналов

Описание

ZK-PP1K PWM импульсная Частота Рабочий цикл регулируемый модуль прямоугольная волна функция генератора сигналов

Описание:
1. Pwm генератор сигналов, генератор прямоугольных волн
2. Используется для того, чтобы создать прямоугольную волну прямоугольная волна сигнала, которое предназначено для двигателя постоянного тока или Драйвер шагового двигателя; шаговый двигатель, servo мотор, Электрический вышлите ваш заказ прямо к этому поставщику рука робота
3. Комбинируйте драйвер для осуществления регулировки яркости, регулирования скорости, управления электромагнитным клапаном и т. д. однако, нет возможности напрямую управлять нагрузками, такими как электрические огни, двигатели и электромагнитные клапаны

Особенности:
1. Можно выбрать два режима:
Режим ШИМ-частота (непрерывный), скважность. Обратите внимание на то, что количество импульсов, не может быть установлен в этом режиме, и пульс во всех случаях излучаемого света;
Импульсном режиме-позитивную ширину импульса, отрицательную ширину импульса время задержки время запуска, и регулируемое Кол-во импульсов.
2 с кнопка стоп, внешний переключатель также может быть использован для того чтобы контролировать выход сигнала ВКЛ/ВЫКЛ.
3. Широкий вход напряжения 3,3-30 в, с защитой от обратного хода, 5,08 мм Клеммная проводка

Технические параметры:
Рабочее напряжение: 3,3 ~ 30 V, с анти-Защита от неправильной полярности
Диапазон частот: от 1 Гц ~ 150 кГц, точность около 1%
Рабочий цикл диапазон: 0-100%, 1% шаговый двигатель
Количество импульсов: 1-9999 или бесконечное (дисплей "---- 'подставки для графеновой батареи infinity)
Задержки по времени: 0,000 s-9999 s, минимальный размер может быть установлен 1 мс
Положительная и отрицательная ширина импульса Длина: 0,000 s-9999 s, минимальный может быть установлен 1 мс
Грузоподъемность сигнала: менее 30 мА
Выход амплитуда сигнала: амплитуда равна напряжение источника питания
Размер изделия: 79 мм * 43 мм * 30 мм
Вес продукта: 40 г
Упаковка: Антистатический мешок

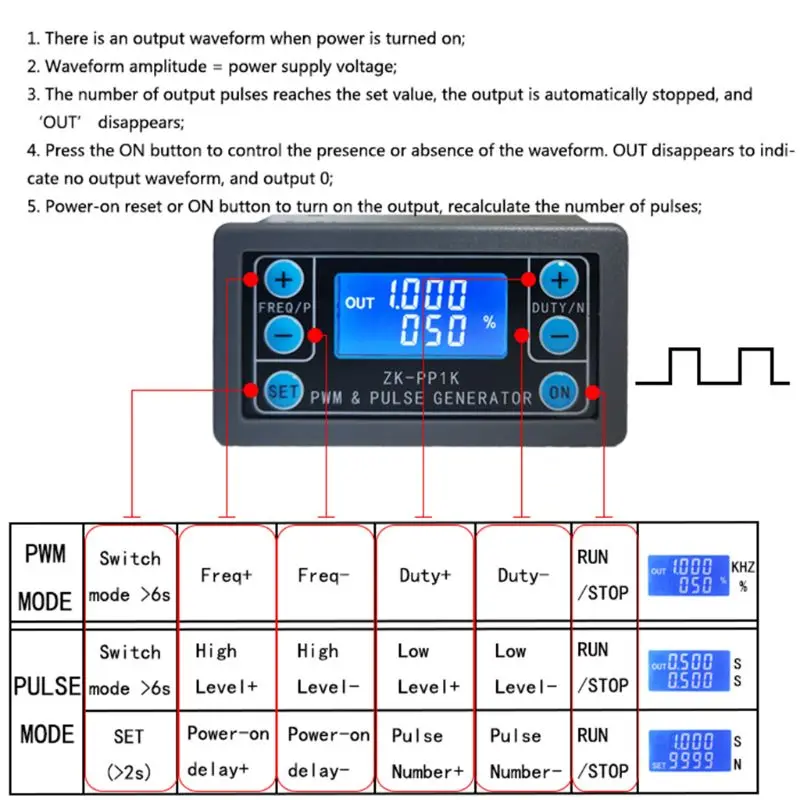

Описание:
Режим ШИМ (дисплей имеет "%" для PWM режим)
По заводским настройкам по умолчанию режим PWM режим, частота + и частота-ключ декодер каналов кабельного телевидения частоты, рабочий + и обязанность-машинка для установки кнопок рабочий цикл; Короткое нажатие на кнопку контроль выходного сигнала или остановить печь подача прекартится составляет 0, на экране отображается «выход» отмечены как есть выход, в противном случае он прекращает выход; Завод по умолчанию частота 1 кГц и срок службы-50%.
Если вы хотите, чтобы переключиться в импульсном режиме, нажмите и удерживайте кнопку SET (дольше 6-ти секунд, пока проблемы, пожалуйста, свяжитесь с нами, чтобы чувствовать себя свободно, не выпуска, вы увидите изменения экрана, "%" исчезает, это импульсном режиме.

Импульсном режиме (не "%" на правой стороне дисплеи компьютеров импульсном режиме)
Линия над ЖК-дисплей экран отображает позитивную ширину импульса времени. P + и P-кнопки набор параметров. Линия под ЖК-экраном отображает время отрицательной ширины импульса. Кнопки N + и N задают параметр. Пресс на кнопку, чтобы контролировать выходной сигнал или остановить. В тех случаях, когда Выпуск остановлен, на выходе-0. Экран отображает «выход», иначе он останавливает выход; Заводская положительная ширина импульса по умолчанию составляет 0,5 секунд, а отрицательная ширина импульса-0,5 секунд.
Настройка количества импульсов и времени задержки-в импульсном режиме нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите, введите номер импульса и интерфейс настройки времени задержки, экран отображает набор, он будет выключен и очистки после входа.; P + и p-кнопки устанавливают время задержки, N + и n-кнопки устанавливают количество импульсов, заводское время задержки по умолчанию составляет 0 секунд, кол-во импульсы-это бесконечное (дисплей ----), а затем нажмите кнопку SET 2 за считанные секунды, он будет автоматически вернуться к импульсный интерфейс, нажмите на кнопку, После установки задержки времени, начинают set количество импульсов. В том случае, если количество импульсов будет отправлен, он будет автоматически выхода 0. Если срок не будет отправлено, повторное нажатие на кнопку ВКЛ выключится. Выходного импульса выключен и очищается и установленного количества импульсов выдается каждый раз, когда он запускается. После того, как число импульсов отправляется на дисплее 'OUT' автоматически исчезает.

Применение Управление примеры
ШИМ-Выход 20 кГц, 60% Рабочий цикл: Выберите режим ШИМ, частота выставлена 20,00 и скважность установлен на 060%.
Выход включен в течение 0,6 секунд и выключается для 0,2 секунд. Бесконечная петля: Выберите импульсный режим, положительная ширина импульса установлена на 0,600, отрицательная ширина импульса установлена на 0,200, время задержки устанавливается на 0,000, и количество импульсов устанавливается в ----.
Мощность или нажать на кнопку пуска, задержка в течение 5-ти секунд, то на выходе включен в течение 0,6 секунд, 0,2 секунд, бесконечный цикл: Выберите импульсном режиме ширина положительного импульса равна 0,600, ширина отрицательного импульса равна 0,200, Отложить время установлен на 5,000 и количество импульсов установлен на ----.
Мощность или нажать на кнопку пуска, задержка в течение 5-ти секунд, затем выход высокий уровень 10 мс низкий уровень 10 мс импульсный 100: Выберите импульсном режиме, позитивную ширину импульса установлен в 0,010, ширина отрицательного импульса равна 0,010, время задержки-5,000, а количество импульсов-0100.
Мощность Задержка включения в течение 10 секунд, затем постоянной выходной сигнал: Выберите импульсном режиме, позитивную ширину импульса настроен на номер больше 0, в отрицательную ширину импульса устанавливается на 0, время задержки составляет 10,00 секунд, а количество импульсов бесконечное. (----).
Другие приложения могут изучить или проконсультироваться со службой поддержки клиентов
Все параметры настройки не потеряются при пересылке отключаются.

Посылка включает в себя:
1 * ШИМ генератор импульсов
