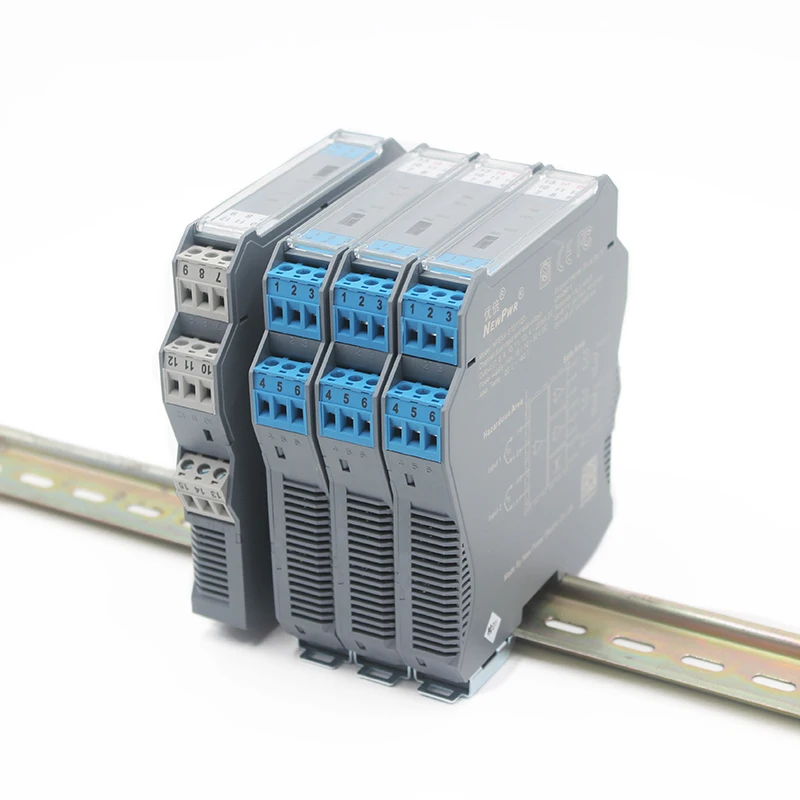

NPEXA-G11 вход термопары внутренний барьер безопасности 4-20mA выход изолированный барьер безопасности
Описание продукта:
<1>. NPEXA-G11Защитный барьер передает сигналы термопары из опасной зоны в безопасную область путем изоляции передающих сигналов тока или напряжения, и автоматически делает температурную компенсацию для холодного конца.
<2>.Вход, выход и источник питания гальванически изолированы друг от друга.
<3>.Этот барьер безопасности является умный продукт с онлайн функцией самостоятельной диагностики.
<4>.Клиент может установить тип и диапазон входных или выходных сигналов с портативным программатором, который мы предоставляем.
Технические параметры
| Взрывозащищенный класс: [Ex ia Ga] C | ||||||||||||||
| Вход | ||||||||||||||
| Вход сигнала | TC: K, E, S, B, J, T, R, N, WRe3-WRe25, WRe5-WRe26 и т. Д. | |||||||||||||
| Выход | ||||||||||||||
| Выход сигнала | Ток: 0 (4) мА ~ 20мА; 0ма ~ 10мА; Напряжение: 0 (1) V ~ 5 V; 0 V ~ 10 V; Тип сигнала настраивается и указан на этикетке продукта. | |||||||||||||
| Выход грузоподъемность | 0 (4) мА ~ 20мА: ≤550Ω; 0ма ~ 10мА: ≤1. 1ком; 0 (1) V ~ 5В: ≥1MΩ; 0 V ~ 10В: ≥2MΩ; | |||||||||||||
| Выход пульсации | <5mVRms(Нагрузка 250Ω) | |||||||||||||
| Другое параметры | ||||||||||||||
| Точность (при 25 ℃ ±2℃ без компенсации температуры) |
| |||||||||||||
| Грузоподъемность | 0 (4) мА ~ 20мА: ≤550Ω; 0ма ~ 10мА: ≤1. 1ком; 0 (1) V ~ 5В: ≥1MΩ; 0 V ~ 10В: ≥2MΩ; | |||||||||||||
| Время отклика | ≤1s | |||||||||||||
| Температура дрейф | 40ppm/℃ | |||||||||||||
| Холодный спай точность компенсации | ±1℃ (предварительно нагревается в течение 10 минут) | |||||||||||||
| Холодный спай диапазон компенсации | -20℃ ~ + 60℃ | |||||||||||||
| При полной нагрузке Потребляемая мощность | 0,7 Вт (24 В постоянного тока, один выход); 1,3 Вт (24 В постоянного тока, двойной выход); | |||||||||||||
| Мощность питания | 18 V DC ~ 32 V DC (Рекомендуемое напряжение: 24 V DC) | |||||||||||||
| Диэлектрическая прочность: (1 мА ток утечки, 1 минуту тестового времени) | ≥3000в переменного тока (между внутренней и невнутренней безопасности); ≥1500в переменного тока (между невнутренней и невнутренней безопасности); | |||||||||||||
| Сопротивление изоляции | ≥100 МОМ (между входом-выходом-мощностью) | |||||||||||||
| EMC | IEC61326-3 | |||||||||||||
| Условия окружающей среды | Диапазон рабочей температуры:-20 ~ + 60 ℃ | |||||||||||||
| Относительная влажность: 10% ~ 90% RH (40 ℃) | ||||||||||||||
| Рабочее Атмосферное давление: 80 ~ 106kPa | ||||||||||||||
| Температура хранения и доставки:-40 ~ + 80 ℃ | ||||||||||||||
Параметры сертифицированы китайским Национальным центром контроля качества и испытаний для взрывозащищенных электрических продуктов (CQST)
Um = 250 В AC/DC;Между терминалом 1 и 2;Uo = 8,7 В, Io = 1мА, Po = 3 мВт
| ⅡC | ⅡB | ⅡA | |
| Co | 4,69μF | 48,7μF | 998μF |
| Короче спереди и длиннее сзади) | 1000mH | 1000mH | 1000mH |
Измерение
Схема подключения
Установка метод
Применение
Сертификаты
Характеристики
- Номер модели
- NPEXA-G11
- Тип питания
- Нет
- Explosive-proof grade
- Ex ia Ga IIC
- Input signal
- K,E,S,B,J,T,R,N, WRe3-WRe25, WRe5-WRe26,etc
- Output signal
- Current: 0(4)mA~20mA;0mA~10mA; Voltage: 0(1)V~5V;0V~10V
- Response time
- ≤1s
- Temperature drift
- 40ppm/℃
