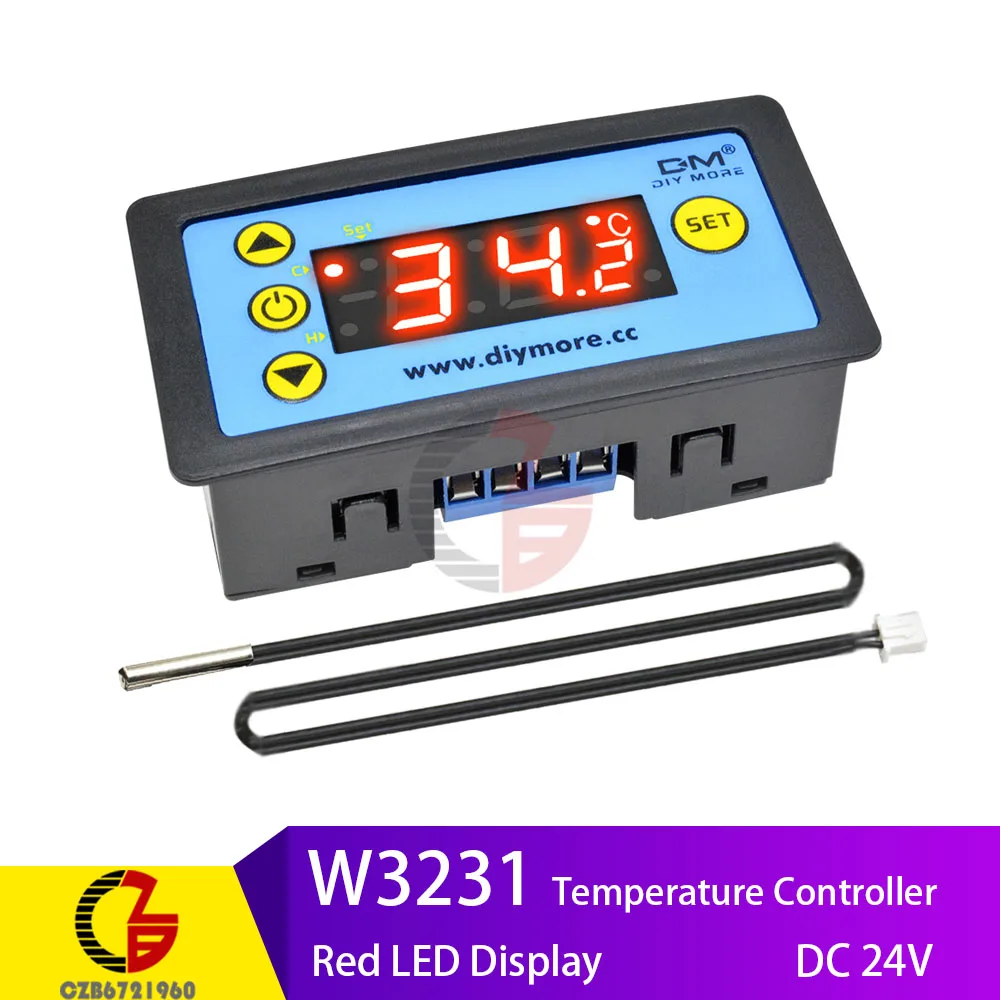

Описание:

Технические характеристики:

Код	Функция	Заданного диапазона	По умолчанию
P0	Нагрева/охлаждения	Н/с	C
P1	Возвратная разница	0,1-30	2
P2	Установка ограничений на manimum	120	120
P3	Установка ограничений на минимальное	-55	-55
P4	Темп. Коррекции	-20
P5	Задержка старта	0-10 мин
P6	Сигнализация температуры	-175	OFF
P7	Данных заблокирован	Вкл/Выкл	OFF
P8	Восстановление заводских настроек	Вкл/Выкл	OFF

Схема подключения:

Посылка включает в себя:

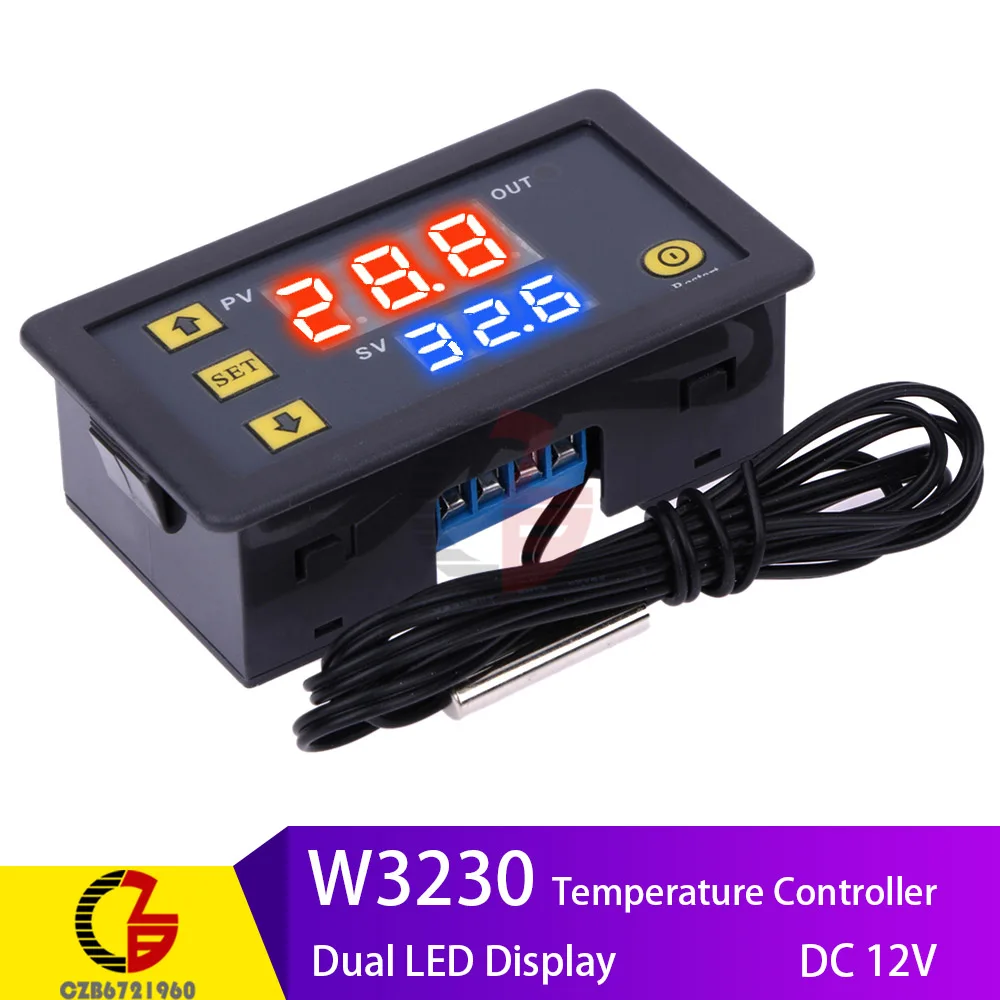

1 х W3230 цифровой регулятор температуры

Инструкции по уходу за изделием

Подключите блок питания и оборудование для подачи питания к контроллеру. В это время он отображается как измерительная температура. Нажмите Установить один раз, температура дисплея будет мигать, нажмите +-для установки желаемой температуры (нажмите +-для быстрого поднятия и понижения) после завершения, нажмите Установить, чтобы подтвердить возврат. В это время контроллер автоматически производит включение/выключение реле в соответствии с настройкой! Выход термостата представляет собой реле 20А, которое удовлетворяет различные мощные нагрузки. Когда схема управления подключена, термостат может питаться. В это время на дисплее отображается температура окружающей среды.

Световой индикатор, описание состояния цифровой трубки

Световой индикатор: мигание показывает задержку запуска охлаждения или нагрева, всегда на показывает, что реле закрыто

Цифровая трубка: дисплей LL-это датчик открытой цепи, пожалуйста, следуйте инструкциям для подключения датчика; дисплей HH находится вне диапазона измерения, термостат будет принудительно открыть реле; дисплей --- для высокой температуры сигнализации

Параметр описание функции

Нажмите и удерживайте набор в течение 5 секунд для входа в основные настройки меню, нажмите +-для переключения P0. .. P6, длинное нажатие SET или 10 секунд без действия кнопки, контроллер автоматически подтвердит возврат.

Режим охлаждения и нагрева P0

Нажмите и удерживайте набор в течение 5 секунд для отображения P0, нажмите кнопку SET один раз, чтобы установить рабочий режим, нажмите +-для переключения [H is heating mode] [C is cooling mode] нажмите Установить один раз, чтобы вернуть, долгое нажатие установить или 10 секунд без кнопки контроллер действия автоматически подтвердит выполнение.

В режиме охлаждения: когда значение измерения температуры ≥ установленная температура, реле охлаждения закрыто и холодильник запускается; когда значение измерения температуры ≤ Заданная температура-разница возврата, реле охлаждения отключается и холодильник выключен.

В режиме нагрева: когда значение измерения температуры ≤ температура заданной точки, нагревательное реле тянет и нагреватель начинается; когда значение измерения температуры ≥ температура заданной точки + гистерезис, реле нагрева выключено и нагреватель выключен.

P1 гистерезиса установка

Нажмите и удерживайте набор в течение 5 секунд для отображения P0, нажмите +-для переключения на P1, нажмите кнопку SET один раз, чтобы вернуть разницу, нажмите +-для установки разницы в 0,1-15, нажмите кнопку SET один раз после завершения, нажмите кнопку SET или 10 секунд без кнопки контроллер движения автоматически подтвердит завершение.

В режиме охлаждения: когда значение измерения температуры ≥ заданное значение, реле закрыто, холодильник запускается; когда значение измерения температуры ≤ заданное значение-значение разности, реле выключено и холодильник выключен.

Например, если среда 30 °C, заданное значение 25 °C, а гистерезис установлен на 2 °C. После включения питания реле закрывает холодильник для запуска. Когда охлаждение достигает 23 °C, реле выключает холодильник и холодильник отключается. Температура открытия начинает повышаться. Когда оно поднимается до заданного значения 25 °C, реле снова закрывает холодильник, поэтому температура повторного контроля цикла не выше 25 °C.

В режиме нагрева: когда значение измерения температуры ≤ заданное значение, реле тянет и нагреватель начинается; когда значение измерения температуры ≥ заданное значение + значение разницы, реле выключено и нагреватель выключен.

Например, если среда 10 °C, заданное значение 25 °C, а гистерезис установлен на 2 °C. После включения питания реле закрывает нагреватель для запуска. При нагреве до 27 °C реле отключает нагреватель и нагреватель отключается. Температура включения начинает снижаться. При падении до заданного значения 25 °C реле закрывает нагреватель, чтобы начать снова, поэтому температура повторного контроля цикла не ниже 25 °C.

P2 Максимальная температура установки верхний предел

Для того, чтобы избежать опасности установки температуры слишком высокой из-за неправильной работы других, термостат имеет самую высокую настройку верхнего лимита функции, который лимитирует диапазон настройки самой высокой температуры, регулируемой термостатом.

Нажмите и удерживайте набор в течение 5 секунд для отображения P0, нажмите +-для переключения на P2, нажмите кнопку SET один раз, чтобы установить верхний предел, нажмите +-для установки самой высокой заданной температуры, максимальное значение составляет 110, нажмите Установить один раз после завершения, Нажмите SET или 10 Вторая кнопка не нажата и контроллер автоматически подтвердит завершение.

Например: установленная точка температуры 60 может быть установлена только в 60 °C. Если установленная температура должна быть расширена, Верхнее предельное установленное значение необходимо сначала отрегулировать.

P3 нижний предел настройки температуры

Для того, чтобы избежать блокирования льда, вызванного неправильной работой других, регулятор температуры имеет самые низкие настройки верхних и нижних предельных функций, который лимитирует диапазон настройки самой низкой температуры, регулируемой термостатом.

Нажмите и удерживайте набор в течение 5 секунд для отображения P0, нажмите +-для переключения на P3, нажмите кнопку SET один раз, чтобы установить минимальный нижний предел, нажмите +-для установки самой низкой заданной температуры, самое низкое значение-50, нажмите кнопку SET один раз после завершения, Нажмите кнопку SET или контроллер автоматически подтвердит выполнение без действия кнопки в течение 10 секунд.

Например: установить в 2 температурные заданные точки можно только установить в 2 °C минимум. Если заданная температура должна быть расширена ниже, то в первую очередь необходимо отрегулировать нижнее предельное значение.

P4 изменением температуры

Когда измеренная температура отклоняется от стандартной температуры или из-за особых потребностей оборудования пользователя, эту функцию можно использовать для коррекции. Корректированная температура = температура до коррекции + Корректирующее значение допустимый диапазон-7,0 ~ 7,0.

Нажмите и удерживайте набор в течение 5 секунд для отображения P0, нажмите +-для переключения на P4, нажмите кнопку SET один раз для коррекции, нажмите +-для установки значения коррекции, нажмите SET один раз после завершения, длительное нажатие или 10 секунд без кнопки контроллер действия автоматически подтвердит выполнение.

Например, обычный дисплей 25 градусов; когда температура скорректирована до 0, он отображает 25 градусов; когда температура скорректирована до 1,5, он показывает 26,5 градусов; когда температура скорректирована до-1,5, она показывает 23,5.

Время запуска задержки P5 (единица измерения: минута)

Когда холодильник или обогреватель работает с задержкой, можно включить функцию задержки для защиты срока службы устройства.

Нажмите и удерживайте набор в течение 5 секунд, чтобы отобразить P0, нажмите +-для переключения на P5, нажмите кнопку SET один раз, чтобы установить время задержки запуска в минуту, нажмите +-для установки 0-10 минут, нажмите Установить для возврата после завершения, долгое нажатие установить или 10 секунд нет кнопки действие контроллер автоматически подтвердит завершение

В режиме охлаждения: при первом включении питания, если текущая температура ≥ заданное значение, холодильник не начнет охлаждение сразу, И он должен работать после заданного времени задержки.

В режиме нагрева: при первом включении питания, если текущая температура ≤ заданное значение, Нагреватель не начнет нагреваться сразу, И он должен работать после заданного времени задержки.

Охладитель начинается сразу же, когда время простоя между двумя запусками охладителя или нагревателя больше заданного значения времени запуска задержки.

Когда интервал остановки между двумя стартами холодильника или нагревателя меньше заданного значения времени запуска задержки, устройство может запускаться после перезапуска заданного времени задержки набора после запуска. Время задержки рассчитывается с момента выключения.

Например, задержка настройки составляет 5 минут в состоянии охлаждения, устройство охлаждения начинает задерживаться после включения питания, а холодильник включается через 5 минут. Когда достигается требуемая температура, холодильник останавливается, и время начинается, когда следующий Запуск охлаждения завершится. Работа, незавершенные сроки должны ждать окончания работы таймера, светодиодный индикатор мигает во время задержки.

Когда задержка старта установлена в 0, она равна функции задержки выключения.

Как сохранить настройки

Если вы хотите сохранить данные набора, установите P7 на включение, когда температура установлена и питание выключено. В этом случае последняя Настройка будет сохранена при отключении питания.

Сброс

Из-за некоторых человеческих причин внутренняя настройка термостата путает. Это занимает много времени, чтобы установить время. В этом случае вы можете использовать эту функцию для восстановления заводских настроек. В выключенном состоянии одновременно нажмите и удерживайте кнопки + и-., затем включите, все вышеуказанные параметры восстановлены до заводских настроек.
