Описание
NEMA23 3 Нм замкнутый контур шаговый набор привод + мотор для ЧПУ роутеров гравировальный станок DC36V HBS860H + 57HBS30 с питанием

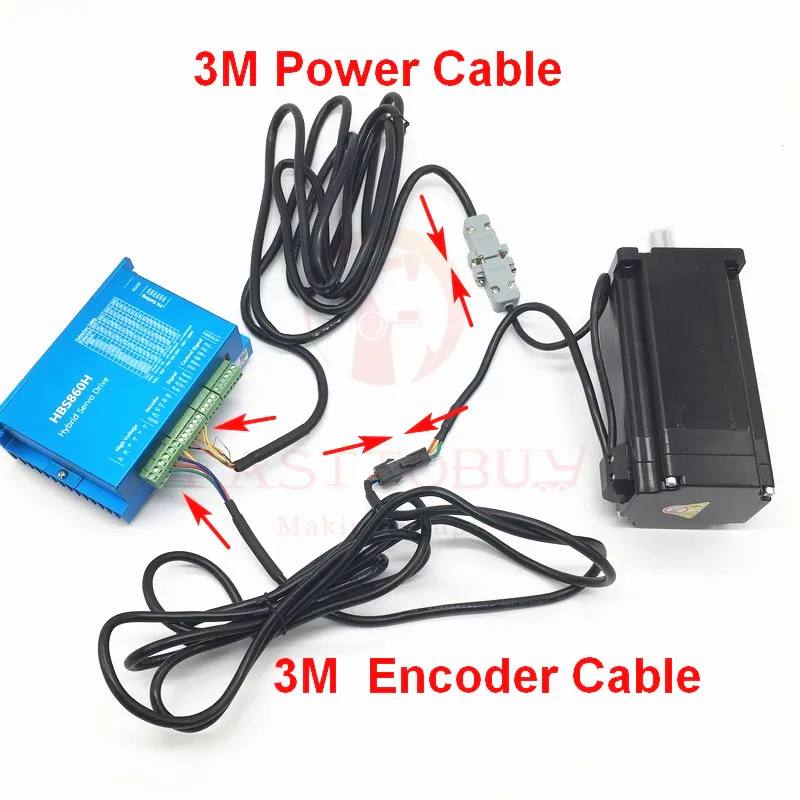

1. Доставка профиль
| 1 шт. диск | HBS860H |
| 1 шт. | 57HBS30 |
| 1 шт. Питание | 200 W 36 V |
| 1 шт. кодирующего устройства | 3 м |
2. Функциональные характеристики привода
| Модель | HBS860H | |||
| Тип | Шаговый привод с замкнутым контуром DSP | |||
| Максимальное пиковое значение тока | 8A | |||
| Импульса частота отклика | 200 кГц | |||
| Микро-шаговый драйвер | 200 ~ 51200ppr | |||
| Напряжение | 20 ~ 80VAC/DC30-110V | |||
| Защитные функции | Перенапряжение, Перегрузка по току, ошибка отслеживания, защита от перегрузки | |||
| Входной сигнал | Поддержка режимов PUL/DIR и CW/CCW(Разница) Совместимый сигнал 5 ~ 24 В (не нужен резистор) | |||
| Преимущество | Нет шагов, чтобы терять, низкий уровень шума, небольшая вибрация и высокая эффективность, низкое тепло | |||
| Непрерывная перегрузка | Выход сигнал тревоги | |||
| Тип охлаждения | С воздушным охлаждением | |||
| Мин | Типичное | Макс | Блок | |
| Выход ток | - | - | 8 | А |
| Вход Напряжение | 20 | 70 | 75 | Переменного тока |
| 30 | 110 V | Постоянный ток | ||
| Логический сигнал ток | 7 | 10 | 16 | MA |
| Импульсная Входная частота | - | 200 | - | КГц |
| Изоляции Напряжение | 500 | МОМ | ||
3. Электродвигатель
| Угол поворота/фаза | 1,8 градусов |
| Номинальное напряжение/ток | 4,52 V/4A |
| Сопротивление | 1.13ohm |
| Индуктивность | 3.6mH |
| Держать вращающий момент | 3NM |
| Номинальная Скорость | 1000 об/мин |
| Кодировщик | 1000 линия |
| Класс изоляции | B |
| Инерция ротора | 800 г. cm2 |
4. Питание
| Модель | S-200-36 |
| Выходного напряжения постоянного тока | Е-байка 36В |
| Номинальная Выход ток | 5.5A |
| Выход диапазoн тока | 0 ~ 5.5A |
| Диапазон входного напряжения переменного тока | 176 ~ 264VAC 47 ~ 63 Гц |
5. Appications
Настольные фрезерные станки с ЧПУ, небольшие фрезерные станки с ЧПУ, лазерные резаки/граверы, стоматологические мельницы, оборудование для электронной сборки и осмотра, оборудование для маркировки, машины для выбора и размещения, столы для X-Y, научное оборудование... Специально для короткого расстояния, короткого времени, быстрого старта-стопа и стабильной остановки с нулевой скоростью.6. Размер
Фото продукта
Сопутствующие горячие продажи шаговые комплекты
Сопутствующий планетарный редуктор для шагового двигателя NEMA23 57 мм:
| Модель | Соотношение | Точность | Применение | Ссылка |
| 57PX-6 | 6:1 | Высокая точность | Для NEMA23 шаговый двигатель | Покупате прямо сейчас |
| 57PX-10 | 10:1 | Высокая точность | Для NEMA23 шаговый двигатель | Покупате прямо сейчас |
| 57PX-36 | 36: 1 | Высокий крутящий момент | Для NEMA23 шаговый двигатель | Покупате прямо сейчас |
Сопутствующий NEMA23 RV30 червячный редуктор для шагового двигателя:
| Модель | Межцентровое расстояние | Соотношение | Фланец | Применение | Ссылка |
| NMRV030-10 | NMRV030 | 10:1 | NEMA23 | Для шагового двигателя | Покупате прямо сейчас |
| NMRV030-15 | NMRV030 | 15:1 | NEMA23 | Для шагового двигателя | Покупате прямо сейчас |
| NMRV030-30 | NMRV030 | 30: 1 | NEMA23 | Для шагового двигателя | Покупате прямо сейчас |
Пожалуйста, нажмите здесь, если вам нужен подходящий NEMA23 57 мм шаговый двигатель Монтажный кронштейн, спасибо!
Характеристики
- Бренд
- ToAuto
- Warranty
- 12 months
- Тип
- Гибридные
- Сертификация
- other
- Номер модели
- HBS860H+57HBS30+S-200-36
- Крутящий Момент
- 3 N.m
- Ток / Фаза
- 4A
- Угол Шага (градусы)
- 1.8 degree
- Voltage
- DC36V
- Фаза
- 2
- Motor flange
- NEMA23
- Application
- for CNC Routers
