Диапазон воды 4 м, кабель ПУ 10 м, защита IP68, погружной датчик давления 4-20мА, h2o 1 м, 2 м, 3 м, глубина 5 м, 6 м, 8 м, уровне 10 м

Описание

Особенности


Соответствия CE	Силиконовое масло	Нержавеющая сталь 316L диафрагмы

Защита от обратной полярности	IP68 класс

Описание

Погружные Датчики давления серии SS634 используют пьезорезистивную технологию, масляные, класс IP68, подходит для измерения уровня жидкости и глубины. Их герметичный корпус делает их пригодными для погружения практически во все виды промышленных жидкостей и масел, предназначены для получения точных показаний при давлении в диапазоне от 100 мбар до 20 бар (в соответствии с глубиной водяного столба от 1 м до 200 м).

Электрическое соединение представляет собой специальный спроектированный кабель PU с воздушной трубкой, а соединительная часть под давлением представляет собой открытые гофрированные диафрагмы из нержавеющей стали 316L, легко для ежедневного обслуживания. Типичные области применения, включая водоочистные и канализационные установки, мониторинг уровня воды в резервуарах, плотинах, подводных колодцах.

Технические данные

Время отклика	<4 MS
Защита от перегрузки	2,0 F.
Давление типа	Датчик
Стабильность	≤0. 2% Ф. С./год
Температурный коэффициент	± 03% Ф. С./°C

Уровень и точность при 25 °C

1 м H2O уровня	2.0% F.
2 м H2O уровня	1.0% F.
Уровень H2O от 3 м до 10 м	0.5% F.

Электрические характеристики

Выход сигнала	4 & rarr; 20 мА
Напряжение питания	9 & rarr; 30 В постоянного тока

Условия окружающей среды

Средний Диапазон рабочих температур	-20 °C & rarr; + 85 °C
Диапазон температуры окружающей среды	-20 °C & rarr; + 85 °C
Компенсированный диапазон температур	0 °C & rarr; + 60 °C

Механические характеристики

Материалы	Диафрагма	Нержавеющая сталь 316L
	Корпус	Нержавеющая сталь 304
	Кабель	Искусственная 10 м
	Запечатывания	Уплотнительное кольцо Viton
Запечатывания рейтинг	IP68

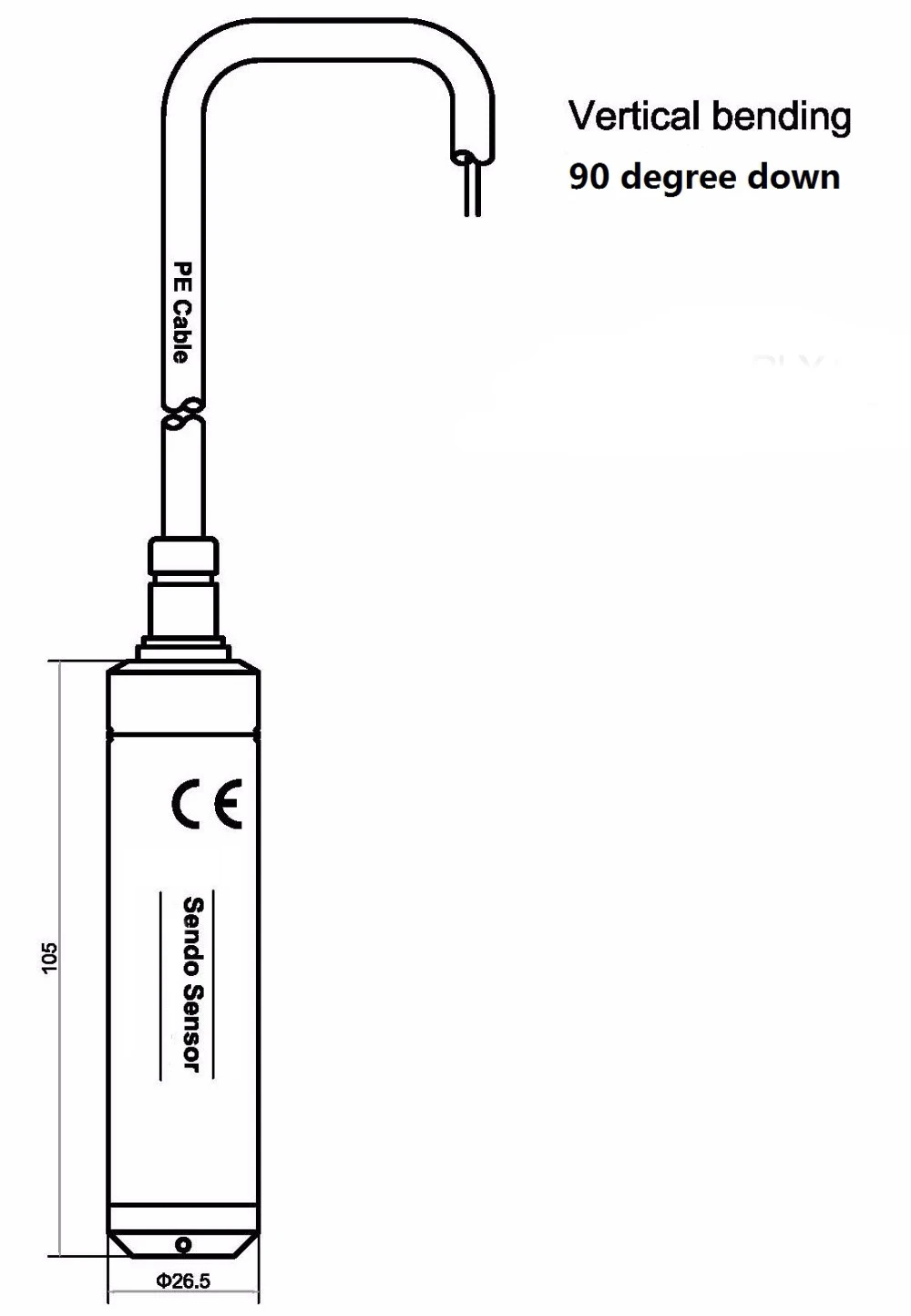

Размеры и рекомендуется установка

Диапазон воды 4 м, кабель ПУ 10 м, защита IP68, погружной датчик давления 4-20мА, h2o 1 м, 2 м, 3 м, глубина 5 м, 6 м, 8 м, уровне 10 м

Функциональная электрическая схема

Красный: питания +

Черный: Выход +

Установка и меры предосторожности
*** Место установки должно быть простым в эксплуатации и фиксации
*** При установке металлический зонд должен опускаться на дно контейнера
*** Место установки должно быть вдали от источника тепла, насколько это возможно
*** Если клиенту нужно соединиться с другим кабелем, необходимо принять меры по гидроизоляции
*** Когда датчик помещается в воду, это лучшее, что датчик можно зафиксировать, и вдали от входа
Меры предосторожности для безопасного использования
*** Регулярно очищайте металлический зонд (датчик), чтобы избежать блокировки давления
*** Кабель является специальным водонепроницаемым кабелем, истирание, прокол и резка кабеля не допускается
*** Проводка должна строгая ссылка на электрическое соединение, неправильная проводка вызовет повреждение датчика
*** Диафрагма из нержавеющей стали 316L находится в передней части датчика, искусственно инородное касание тела не допускается
